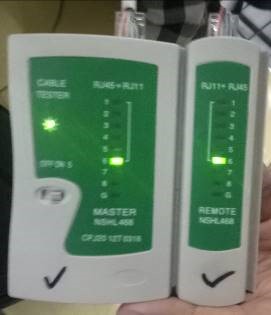

LAPORAN HASIL PRAKTIKUM Nama : Lutfi Islami NIM  : 1711016310009 Judul Praktikum : Implementasi LAN   Hasil & Pembahasan Praktikum : Pada praktikum pertama mata kuliah jaringan komputer, kami diajarkan untuk memasang kabel UTP dan konektor RJ45 dengan metode pengkabelan Straight. Dalam kabel UTP terdapat beberapa kabel yang berwarna-warni yang akan dimasukkan ke RJ45. Untuk pengoneksian kabel UTP tersebut harus sesuai dengan urutan warna yang telah ditentuan agar nanti bisa terkoneksi dengan konektor RJ45, dan hasil yang di dapat dari hal itu terhubungnya antara kabel UTP dan konektor RJ45 sehingga kabel UTP dapat di gunakan setelah adanya pengetesan. Prosedur Praktikum : Pada praktikum kali ini terdapat beberapa prosedur yang dilakukan untuk memasang kabel UTP dengan RJ45 dengan pengkabelan Straight, berikut adalah prosedurnya : 1.    Pertama, siapkan kabel UTP dan RJ45. 2.    Kedua, potong bagian terluar kabel UTP agar kabel warna-warni yang ada di dalam terbuka.                     Gambar 1. Kabel UTP setelah dipotong bagian terluarnya. 3.    Ketiga, urutkan kabel-kabel tersebut dengan urutan warna sebagai berikut. Terminal1             Warna         Terminal2 1           White/Orange         1 2              Orange                2 3            White/Green         3 4                Blue                   4 5            White/Blue            5 6               Green                6 7           White/Brown         7 8                 Brown               8 4.    Keempat, luruskan kabel-kabel tersebut agar tidak berubah posisi, lalu potong bagian ujung kabel agar panjang setiap kabel sama.                    Gambar 2. Kabel UTP setelah diurutkan dan dipotong ujungnya. 5.    Kelima, masukkan kabel UTP ke dalam RJ45 dengan bagian kepala RJ45 menghadap ke bawah, lalu crimping menggunakan tang crimping.                    Gambar 3. Kabel UTP dan RJ45 yang sudah dicrimping. 6.    Keenam, lakukan pengetesan kabel menggunakan Tester. Jika semua lampu menyala, berarti kabel telah terpasang dengan benar.                    Gambar 4. Melakukan pengetesan kabel menggunakan Tester.  Diagnosa dan Troubleshooting Masalah : Kendala pada saat praktikum, yaitu salah satu lampu pada Tester tidak menyala dikarenakan saat melakukan crimping kurang kuat. Jadi saya melakukan crimping sekali lagi, dan akhirnya semua lampu pada tester menyala.  Kesimpulan Percobaan : 1.    Kabel UTP memang harus benar-benar tersusun warna. 2.    Lakukan pengecekan urutan kabel pada saat ingin memasukkan ke dalam RJ45. 3.    Pada saat melakukan crimping harus benar-benar kuat agar ujung kabel UTP benar-benar menyentuh bagian dalam konektor.
